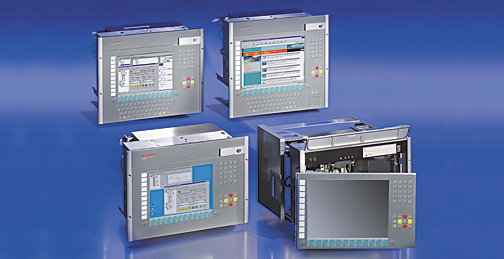

19 英寸面板型 PC C33xx 系列专为安装在 19 英寸机架中或安装在控制柜的前部而设计。该系列的工业 PC 装配了符合 ATX 标准的最高性能等级的组件，若装有在嵌入式 Windows XP 或 Windows XP 专业版下运行的TwinCAT 自动化软件，则会成为机械制造和设备安装工程应用的理想选择。

19 英寸面板型 PC C33xx 系列采用 Intel® Core™Duo 或 Core™2 Duo 处理器，配备标准 ATX 主板，提供带 12 或 15 英寸 TFT 显示器的具有最高性能等级的控制器，可选配带字母 PC 键盘或数字键盘，带触摸屏或触摸板。内存可以从 512 MB DDR2RAM 扩展到 2GB。机箱可从前面安装和改装。所有现有以及将来的驱动器，诸如任何容量的硬盘、CD/DVD-ROM、multi DVD 4.7 GB 以及其它驱动器，都可安装在可锁的前盖后。机箱内有 3.5 英寸和 5.25 英寸的驱动器插槽。另外，还可配装 USB 接口，用于在前盖下方安装键盘和鼠标，借助标准输入设备进行调试和软件更新。此时，所连接的键盘与前键盘同时运行，鼠标与触摸屏或触摸板同时运行。还可安装一个或两个 31/2 英寸硬盘。主板集成的 RAID 1 控制器可以镜像两个 SATA 硬盘。

插卡卡座具有耐冲击和振动特点，卡座的固定和拆除无需工具。

该工业 PC 符合 ATX 标准，因此可与所有即将在今后几年上市的新型 PC 组件兼容。

铭牌上提供了详细的 PC 配置信息，诸如有关功能、型号和使用资源方面的数据（存储区和断点等）均列入其中，以便正确安装插卡。有关驱动的数据不仅包含制造商和型号信息，而且还包含了接口和跳线类型方面的信息。

机箱的结构专为进行个性化改动而设计，且诸多特性可以根据应用场合进行优化。

有多种前面板可以与 PC 内核相连接。尽管前面板的高度各异，但该款 PC 的内核部分总是适合 8 个高度单位。在下面，前面板还可扩展一个或两个高度单位，而安装所需的开口总是相同。

Beckhoff 公司采用模块化的方式设计工业 PC，在定制设计方面拥有多年经验，例如驱动器盖或挡板上的个性化图案和公司徽标、键盘布局或附加机电按键。使用一台可编程键盘控制器可灵活调配具体的按键功能。

机箱可从前面打开。通过前盖后面的挂锁可打开前门。用户和维护人员有不同的权限操控不同的按键。打开前门，无需任何工具即可更换组件：在现场，在几秒种内就可更换 PC 硬盘，以便升级软件。

也可从前面拆装插卡。对于这种配置，电缆连接器通过滚珠轴承上的一个独特的滑出支座支撑：整个工业 PC 就象一个抽屉一样从其安装位置滑出；装配架可将 PC 定位在机架或控制柜前面。在该位置，技术人员无需他人协助固定住工业 PC 的情况下即可独自从侧面完成连接器和电缆的拆装工作。

可提供一个滑动机构作为附件，通常这对控制柜安装来说并不是必需的。但是对于 19 英寸机架系统，很难从后面对 PC 进行作业，若使用滑动机构，可显著改善工业 PC 的内部作业。

从机箱前面即可进行工业 PC 的完全安装。为此，滑动机构被分为两半。装配架的左右两半依次插入装配开口中，并用螺钉从前面固定在机架或控制柜上。

然后，技术人员可抓住悬挂在安装区内的连接电缆，将它们向前拉出。伸缩性导架则也被向前拉出，PC 放在其上，并用螺钉固定。技术人员可独立完成这些工作，依次连接电缆，然后将 PC 推入安装位置，并使用两个螺钉左右固定。– 运行准备在几分钟之内即可就绪。

该款 PC 所有型号的内核均相同。其装配尺寸为 19 英寸宽，8 个高度单位高，与前期产品 MIC3210 和C3230 相同：可保证一一对应地进行替换。如果使用字母数字键盘，则在 PC 下面、前盖的前面需要 1 到 2 个机架的额外空间。

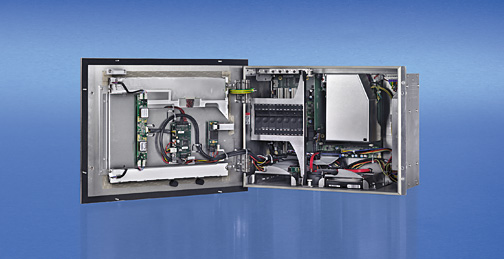

Beckhoff 德国倍福面板型 PC C36xx 系列

面板型 PC C36xx 系列采用 Intel® Core™Duo 或 Core™2 Duo 处理器，配备 ATX 主板，提供性能等级最高的控制器，带 12 或 15 英寸 TFT 显示器，显示器 / PC 单元可以选择带触摸屏。机箱从后面打开，可快速、方便地拆装所有组件。内存可从 256 MB DDR-RAM 扩展到 2 GB。

用于调试和软件更新的 CD/DVD-ROM，或用于数据备份的 Multi-DVD 驱动器都可从 PC 后面拆装。在打开机箱后，无需其它工具即可拆除驱动器。插卡卡座具有耐冲击和振动特点。卡座的固定和拆除无需工具。

铭牌上提供了详细的 PC 配置信息，有关功能和型号的信息均列入其中，以便正确安装插卡。有关驱动的数据不仅包含制造商和型号信息，而且还包含了接口和跳线类型方面的信息。

C36xx 系列的机箱结构符合 ATX 标准，因此可与所有即将在今后几年上市的新型 PC 组件兼容。如果将来工业 PC 需要升级，只需更换主板、处理器、内存或硬盘即可，与将来技术兼容的机箱、显示器和触摸屏仍可使用。其运算能力可紧随 PC 市场升级，具有最高性能等级。

客户化设计

Beckhoff 公司采用模块化的方式设计工业 PC，在定制设计方面拥有多年经验，例如 PC 正面的个性化图案和公司徽标。工业 PC 应能准确地体现公司形象。

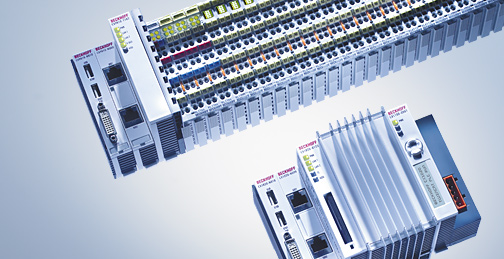

Beckhoff 德国倍福嵌入式 PC

随着 CX 系列嵌入式 PC 的推出，Beckhoff 将 PC 技术和 I/O 级模块化技术相结合，构成一种可以安装于控制柜中的 DIN 导轨单元。该设备系列结合了工业 PC 和硬件 PLC 环境，适用于中等规模的控制任务。可以根据现有任务对模块化控制系统进行配置，并将其安装在控制柜或端子盒中。

CX 系统在价格和性能上涵盖了 Beckhoff的所有控制技术。该产品系列是为那些需要有工业 PC 的特性和计算能力，但由于项目预算有限又不打算购买全套工业 PC 机的客户而设计。配置该系统时，用户只需订购实际所需的组件。例如，CX 能够在“无头”模式中运行，即无显示器和键盘；这种情况下，就无需配置相关的接口。

CX 系列产品有多种可选的基本 CPU 模块，分别配备有不同的处理器，可以满足各个控制任务的需求：

CX9010: 带 Intel® IXP420 XScale® 技术和 533 MHz 处理器的以太网控制器器

CX9000: 带 Intel® IXP420 XScale® 技术和 266 MH z处理器的以太网控制器

除了多种型号的 CPU 之外，不同 CX型号的系统接口模块和电源模块也不同。通过相应的 I/O接口，CX1030、CX1020、CX1010、CX9000 和 CX9010 既可连接 Beckhoff 总线端子模块，也可以连接 EtherCAT 端子模块作为 I/O 系统。

CX 系列的系统模块通过标准的 PC/104 总线（16 位）相互连接。每个系统组件都由宽度为 19 毫米（单模）或 38 毫米（双模）的单个模块构成，这些模块可以依次连接。CX1030、CX1020 和CX1010 的基本单元包括 CPU 模块和电源模块。CX9000 和 CX9010 系列则将 CPU 和电源集成于一体。根据 CX 型号的不同，控制器可通过更多的系统接口加以扩展。用于 PROFIBUS、CANopen、DeviceNet、SERCOS interface 和 Lightbus 的现场总线接口扩充了可选模块的种类，其中又分主站和从站接口。

结合 TwinCAT 自动化软件，CX 嵌入式 PC 成为一个功能强大的 IEC61131-3 PLC，它还可以操控运动控制任务。根据所需的周期时间不同，它可以控制多个伺服轴。CX1010、CX1020或 CX1030 甚至还可以实现特殊的功能，比如“飞锯”、“电子齿轮箱”或“电子凸轮”等。CX 因而成为一个用单个硬件实现 PLC、运动控制和可视化任务的控制器。在 Windows CE 平台下，借助于操作系统的实时能力，以高级语言编写的用户任务可以在 TwinCAT 运行的情况下实时得到处理。

由于工业 PC良好的设计和优异的功能，嵌入式 PC 可以得到广泛应用。现有的应用包括机械制造（自动化锯床、自动装配机、切纸机、旋凿控制、包装机、金属板材加工、物流输送设备）、过程工艺（水处理、发电、能耗监测）、楼宇控制（寓所控制、门禁控制）等等。

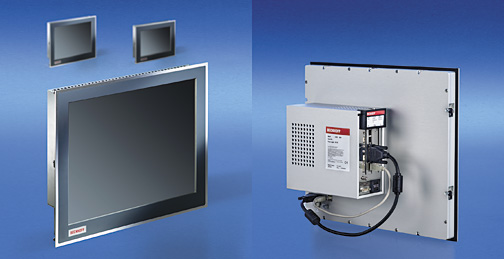

Beckhoff 德国倍福面板型 PC
